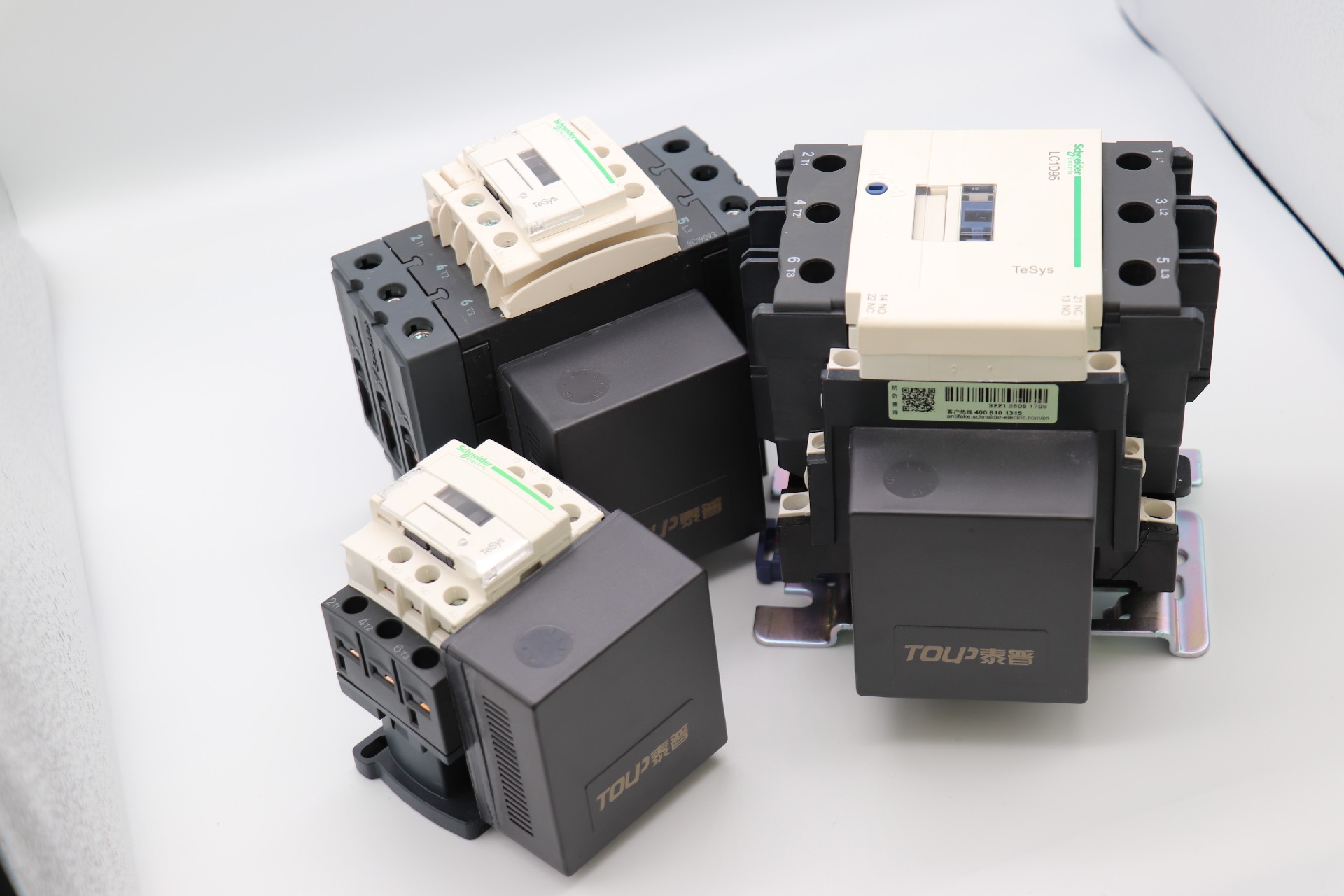

抗晃電交流接觸器是一種根據外來輸入信號利用電磁鐵操作，頻繁地接通或斷開交、直流主電路及大容量控制電路的自動切換電器。主要用于控制電動機、電焊機、電熱設備、電容器組等。其工作原理為：當電磁鐵線圈得電，電磁鐵吸合時，帶動接觸器觸頭閉合，使電路接通。線圈失電時，電磁鐵在彈簧力作用下釋放，接觸器觸頭斷開，使電路切斷。

抗晃電交流接觸器的基本參數包括：主觸頭的額定電壓、主觸頭允許切斷電流、觸頭數、線圈電壓、操作頻率、機械壽命和電壽命等。

抗晃電交流接觸器如何選型

1、觸頭數量及觸頭類型的選擇：

通常接觸器的觸頭數量應滿足控制支路的要求，觸頭類型應滿足控制線路的功能要求。

接觸器如何選型_接觸器選型原則_接觸器選型電流原則

2、類型的選擇：

交流電動機采用交流接觸器。

直流負載采用直流接觸器；當直流負載比較小時，也可選交流接觸器，但觸頭的額定電應大些。

3、主觸頭額定電流的選擇：

接觸器主觸頭的額定電流應等于電阻性負載的工作電流。若是電感性負載，則主觸頭的額定電流應大于電動機等電感性負載的額定電流。

4、主觸頭額定電壓的選擇：

接觸器主觸頭的額定電壓應大于或等于負載回路的額定電壓。

5、吸引線圈電壓的選擇：

交流線圈：３６Ｖ、１１０Ｖ、１２７Ｖ、２２０Ｖ、３８０Ｖ；

直流線圈：２４Ｖ、４８Ｖ、１１０Ｖ、２２０Ｖ、４４０Ｖ。

一般交流負載用交流線圈，直流負載用直流線圈，但交流負載頻繁動作時，可采用直流線圈的接觸器。

接觸器選型原則

（1）交流接觸器的電壓等級要和負載相同，用的接觸器類型要和負載相適應。

（2）負載的計算電流要符合接觸器的容量等級，即計算電流小于等于接觸器的額定工作電流。接觸器的接通電流大于負載的啟動電流，分斷電流大于負載運行時分斷需要電流，負載的計算電流要考慮實際工作環境和工況，對于啟動時間長的負載，半小時峰值電流不能超過約定發熱電流。

（3）按短時的動、熱穩定校驗。線路的三相短路電流不應超過接觸器允許的動、熱穩定電流，當使用接觸器斷開短路電流時，還應校驗接觸器的分斷能力。

（4）接觸器吸引線圈的額定電壓、電流及輔助觸頭的數量、電流容量應滿足控制回路接線要求。要考慮接在接觸器控制回路的線路長度，一般的操作電壓值，接觸器要能夠在85～110％的額定電壓值下工作。如果線路過長，由于電壓降太大，接觸器線圈對合閘指令有可能不起反映；由于線路電容太大，可能對跳閘指令不起作用。

（5）根據操作次數校驗接觸器所允許的操作頻率。如果操作頻率超過規定值，額定電流應該加大一倍。

（6）短路保護元件參數應該和接觸器參數配合用。用時可參見樣本手冊，樣本手冊一般給出的是接觸器和熔斷器的配合表。

（7）接觸器和其它元器件的安裝距離要符合相關國標、規范，要考慮維修和走線距離。
