低壓變頻器自20世紀50年代末問世以來，在主要工業化已經得到應用。而在我國到20世紀90年代末，低壓變頻器才逐漸得到廣大用戶的使用。一些企業由于電網電壓不穩，導致變頻器在使用中產生了新的問題，如變頻器低壓跳閘。每次由于電網晃電，關鍵電動機變頻器低壓跳閘造成的非計劃停機，都會給企業造成很大的經濟損失。由于電網電壓的不穩定，導致變頻器在使用出了新的問題：變頻器低壓保護跳閘（即低電壓穿越）。低電壓都是瞬時和短時的，對傳統的控制系統影響較小，而對變頻器則會產生低壓保護跳閘導致電動機停機，影響安危和生產。

?

目前，解決低壓變頻器抗晃電方案主要采用有變頻器失壓自復位、變頻器動能緩沖、直流支撐和變頻器再起。前兩種方案是變頻器自身提供的功能，而后兩種方案需要在變頻器外部提供控制裝置或電源。其中，直流支撐方案由于需要采用蓄電池提供的后備電能，占地和投資較大適用于對變頻器抗晃電要求較高的情況。

?

直流支撐方案

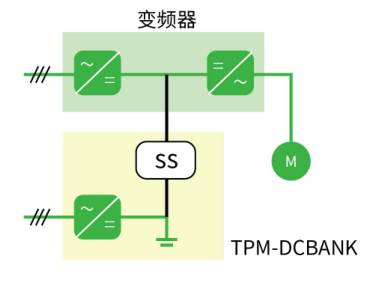

直流支撐又叫DC-BANK，主回路供電在市電正常情況下,經交流配電系統、變頻器、(在這里，電動機受電端=驅動電機)，驅動電機連續運行。TPM-DCBANK系統作為變頻器的在線電源備份。

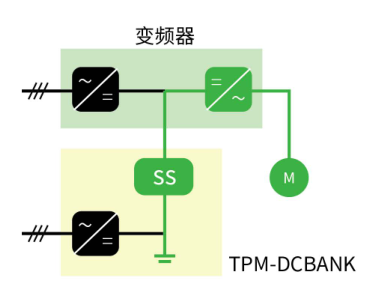

當市電發生故障時，該系統在控制系統(CPU)、直流靜態開關(SS）協同作用下，TPM-DCBANK自動切入變頻器的直流母線，電機在直流電源的支撐下不間斷運行。

當市電恢復正常供電，系統在控制系統(CPU)、直流靜態開關(SS)協同作用下，迅速切斷TPM-DCBANK，系統在市電支撐下恢復正常工作;完成一次失電保護。在上述過程中,電動機輸入電壓無擾動。

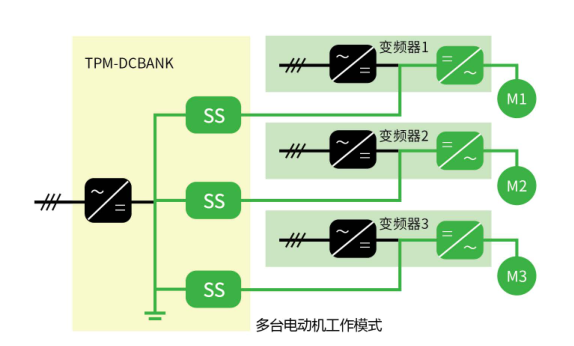

TPM-DCBANK是鄭州泰普科技有限公司多年潛心研發的抗晃電系列設備之一，在化工、石油、冶金、電力、水泥、市政設施等領域都有的應用。
