常見抗晃電的措施

時間:2020-07-18 點擊:40

?UPS 抗晃電系統、DCS、 PLC 等控制系統的工作電源由 UPS 電源接入, 實現抗晃電的目的。電網正常工作時, 給負載供電, 同時給儲能電池充電; 當市電欠壓或突然掉電時, UPS 電源開始工作, 由儲能電池給負載供電。系統發生晃電時, 接觸器的線圈依靠 UPS 供電正常工作, 保持主觸頭的吸合, 避免晃電造成電機停機; 當母線失電超過一定的時間后, 根據二次控制部分設定的時間斷開輸出, 避免電壓恢復后事故的發生。

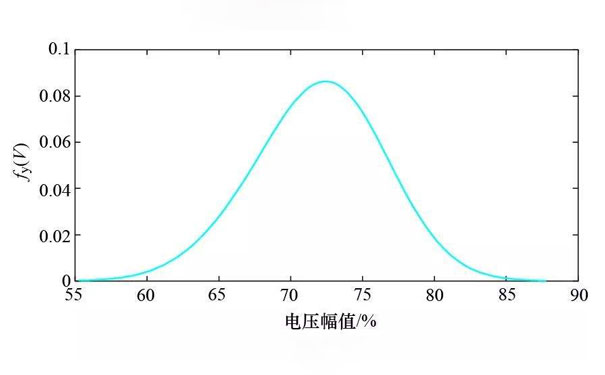

晃電時電壓變化

變頻器的抗晃電措施

(1) 取消變頻器低壓保護設置, 設置快速重起動。 該方法缺點是關鍵電機的停止、 重起會影響生產的連續性和造成次品增加, 另外低壓往往會表現為變頻器的過流保護, 而取消過流保護會增加變頻器本身?yè)p壞隱患, 因此, 這種方式在連續性生產要求較高的石化企業很少使用。

(2) DC-BANK 系統, 主要應用于變頻電機和 PLC/DCS 供電系統。 電網正常時變頻器由交流母線供電, DC-BANK 系統處于熱備狀態; 電網晃電或備自投切換時, 電網電壓下降, 轉換成由 DC-BANK向變頻器的直流母線供電, 變頻器保持正常工作。

電動機的抗晃電措施

交流接觸器廣泛使用于低壓電動機控制系統中,晃電發生后接觸器斷開, 會使電動機停轉。電動機抗晃電主要為接觸器抗晃電, 交流接觸器的抗晃電方法:

(1) 采用抗晃電接觸器(具有延時釋放/避開彈跳區的接觸器) , 晃電出現時接觸器不立即釋放,也不工作在臨界彈跳區;

(2) 在原有的交流接觸器上增加延時模塊;

(3) 加裝再起動控制器;

(4) 使用帶有抗晃電功能的電動機保護器。 電動機保護器具有過載、 斷相、 不平衡、 堵轉、 阻塞、起動超時、 過壓、 欠壓、 接地、 漏電等保護功能; 具有電流測量、 電壓測量、 頻率測量、 功率測量等測量功能; 具有起動控制、 抗晃電功能、 失壓重起等控制功能; 具有 4-20mA DC 變送輸出, MODBUS、PROFIBUS 通訊功能。
